Probeta Portux 3D

Ajuste fino del tiempo de exposición

Objetivo: Ajustar el tiempo de exposición inicial para garantizar la adaptación ideal de las estructuras impresas.

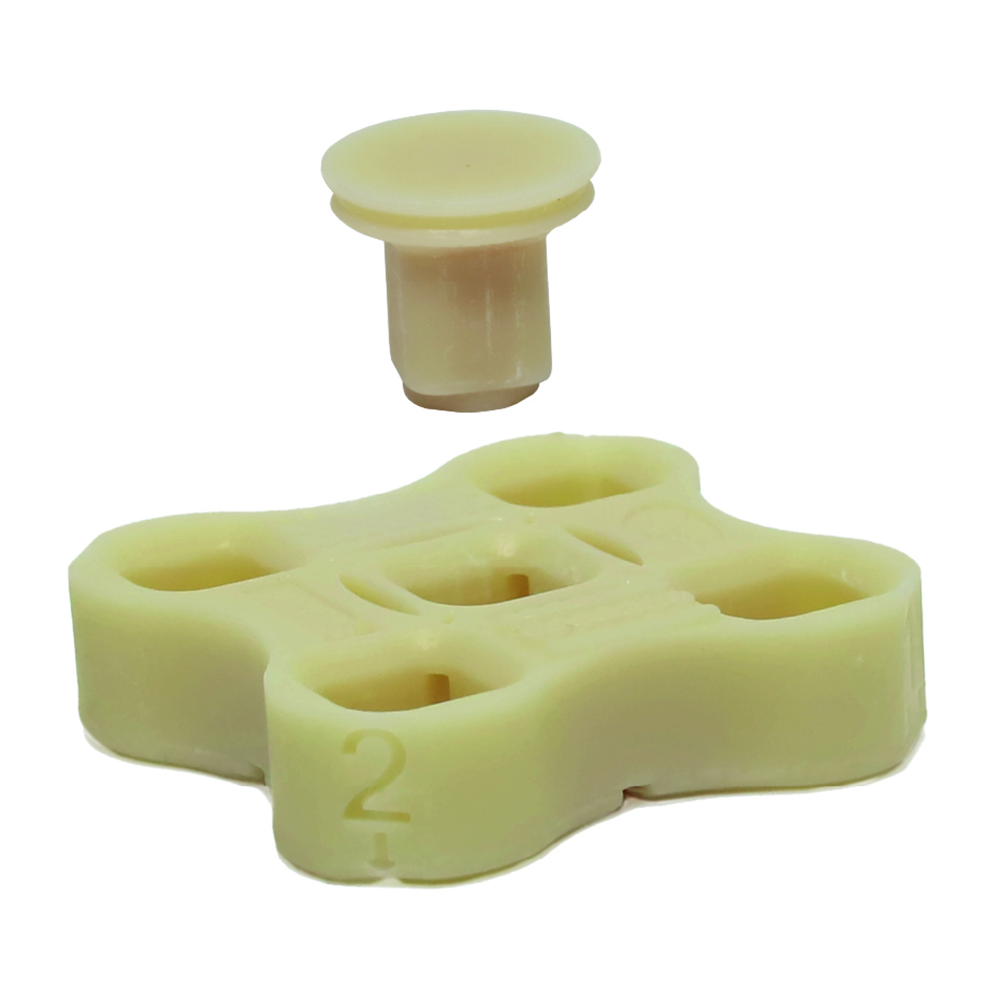

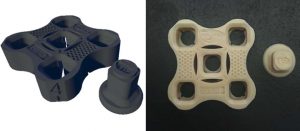

New Stetic diseñó una probeta que simula la adaptación de un troquel de Geller sobre un modelo de trabajo. Esta probeta se compone de dos piezas: una estructura con 5 orificios, numerados en sus paredes para permitir su identificación, y un troquel para realizar la prueba de inserción (Figura 3).




Figura 3. Probeta Scoring PORTUX.



¿Qué se debe hacer? Imprimir la probeta Scoring PORTUX, usando el tiempo de exposición inicial definido en la primera etapa (2 segundos en el ejemplo anterior)

¿Cómo se evalúa la probeta? Si el tiempo de exposición usado para imprimir la probeta es el ideal, el troquel debería adaptar mejor en el orificio del centro (con menor rotación y mejor asentamiento) que en los de los extremos. En caso de que el troquel adapte mejor en un orificio diferente al del centro, se debe modificar el tiempo de exposición inicial de la siguiente manera:

  • Si el troquel adaptó en el orificio 1 ↓↓: disminuir en un 15 – 20% el tiempo de exposición.
  • Si el troquel adaptó en el orificio 2 ↓: disminuir en un 5 – 10% el tiempo de exposición.
  • Si el troquel adaptó en el orificio 4 ↑: aumentar en un 5 – 10% el tiempo de exposición.
  • Si el troquel adaptó en el orificio 5 ↑↑: aumentar en un 15 – 20% el tiempo de exposición.
  • Si el troquel no adapta en ningún orificio se debe disminuir sustancialmente el tiempo de exposición.

Se debe realizar la impresión de la Probeta Scoring PORTUX hasta que se encuentre el tiempo de exposición que garantice la adaptación perfecta del troquel en el orificio central.

IMPORTANTE: La impresión debe ser limpiada en etanol o isopropanol por 10 minutos (preferiblemente en ultrasonido), postcurada el tiempo definido por el fabricante de la resina y esperar que la probeta se enfrié para hacer la inserción de las piezas.

Descargar archivo stl de esta probeta aqui:
